L2004: 2.00mm Pitch 2mm Header Konnettur
Karatteristiċi tal-Prodott
L-L2004 huwa konnettur ta 'header ta' żift ta '2.00mm iddisinjat għal apparati tad-dawl LED ċatti bħal dwal tas-saqaf u dwal tal-pannelli, kif ukoll apparat domestiku intelliġenti żgħir. Il-vantaġġi ewlenin tiegħu jinkludu trażmissjoni ta' ċirkwit doppju-ringieli multi-, disinn ċatt, ta' profil baxx-, adattabilità modulari, u reżistenza tat-temp fit-temperatura-wisa', li tissodisfa s-sinjali b'ħafna-ċirkwiti u l-ħtiġijiet tat-trażmissjoni tal-enerġija ta 'apparat ċatt.
Iż-żift doppju ta' -ringiela ta' 2.0mm jappoġġja konfigurazzjonijiet flessibbli minn 2 × 2 sa 2 × 8 PINs, li jippermettu trasmissjoni simultanja ta 'sinjali multipli għal funzjonijiet ta' apparat intelliġenti filwaqt li tiżdied id-densità taċ-ċirkwit fuq l-istess PCB.
L-akkomodazzjoni ta' profil baxx-imminimizza l-ispazju vertikali fuq il-bord tas-sewwieq, u tippermetti disinji irqaq u eħfef għal dwal tas-saqaf u dwal tal-pannelli u jottimizza l-użu ġenerali tal-ispazju.
Konfigurazzjonijiet multipli huma disponibbli, inklużi straight-through, SMT superfiċje mount, 90 grad angolati, u konnetturi maskili/femminili b'għata jew mingħajrhom, li jadattaw għal metodi differenti ta 'installazzjoni u proċessi ta' produzzjoni filwaqt li jtejbu l-effiċjenza tal-produzzjoni tal-massa.
Il-konnettur jiflaħ firxa wiesgħa ta 'temperatura u karatteristiċi 500V AC/min jiflaħ vultaġġ u akbar minn jew ugwali għal reżistenza ta' insulazzjoni 100MΩ biex jirreżisti varjazzjonijiet tal-grilja tal-enerġija u interferenza elettromanjetika. Materjali ritardanti tal-fjammi jikkonformaw mal-istandards taċ-ċertifikazzjoni tas-sikurezza.
Speċifikazzjoni tal-Prodott
|
Żift |
2.0mm |
|
Kurrent Rated |
1A AC/DC |
|
Vultaġġ Rated |
275V AC/DC |
|
Reżistenza għall-iżolazzjoni |
Akbar minn jew ugwali għal 100MΩ |
|
Reżistenza għall-Kuntatt |
Inqas minn jew ugwali għal 60mΩ |
|
Vultaġġ jiflaħ |
500V AC/minuta |
|
Firxa tat-Temperatura |
-40 grad - +105 grad |
Xenarji ta' Applikazzjoni
Is-serje L2004 hija ideali għal tagħmir tad-dawl LED ċatt u apparat żgħir tad-dar intelliġenti, li toffri disinji ta 'fattur ta' forma ultra-rqaq u integrazzjoni multi-funzjonali.
• Dawl ċatt tad-dar: Adattat għal dwal tas-saqaf u dwal tal-pannelli integrati, li jappoġġjaw disinn irqiq u kontroll intelliġenti.
• Apparat tad-dar intelliġenti: Jippermetti trasmissjoni ta' multi-sinjal b'reżistenza eċċellenti għall-vibrazzjoni għal apparati bħal dwal tal-fann intelliġenti u umidifikaturi żgħar.
• Dawl ta 'inġinerija kummerċjali: Jappoġġja l-produzzjoni tal-massa u l-kontroll tad-dawl f'żoni f'ċentri tax-xiri, sptarijiet, u faċilitajiet oħra.
• Applikazzjonijiet ta 'barra: Issiġillar ottimizzat u wiesgħa-resistenza għat-temperatura suit dwal tal-ħajt ta' barra u dwal tal-pannelli tad-daħla tal-garaxx.
Is-serje tipprovdi wkoll -soluzzjonijiet ta 'adattament għal skopijiet ġenerali għall-OEMs ta' tagħmir tad-dawl, u telimina l-ħtieġa għal forom separati. Is-servizz ta' wara-bejgħ jippermetti sostituzzjoni diretta tal-konnetturi mingħajr ma tissostitwixxi l-bord tas-sewwieq, tnaqqas l-ispejjeż, tiffranka l-ħin, u tissimplifika l-manutenzjoni.
Proċess ta' Produzzjoni
Il-proċess tal-produzzjoni huwa maqsum f'żewġ fergħat paralleli. Materjali tal-istrixxa tar-ram jgħaddu minn stampar u electroplating, filwaqt li materjali tal-iffurmar tal-injezzjoni jiġu pproċessati simultanjament. Wara, il-prodotti jgħaddu minn assemblaġġ ta' pinnijiet awtomatizzati, spezzjoni CCD, ippakkjar tat-tejp, u spezzjoni finali tal-proċess sħiħ-. Il-bażi tal-produzzjoni ewlenija tappoġġja produzzjoni kompletament awtomatizzata fl-istadji kollha.

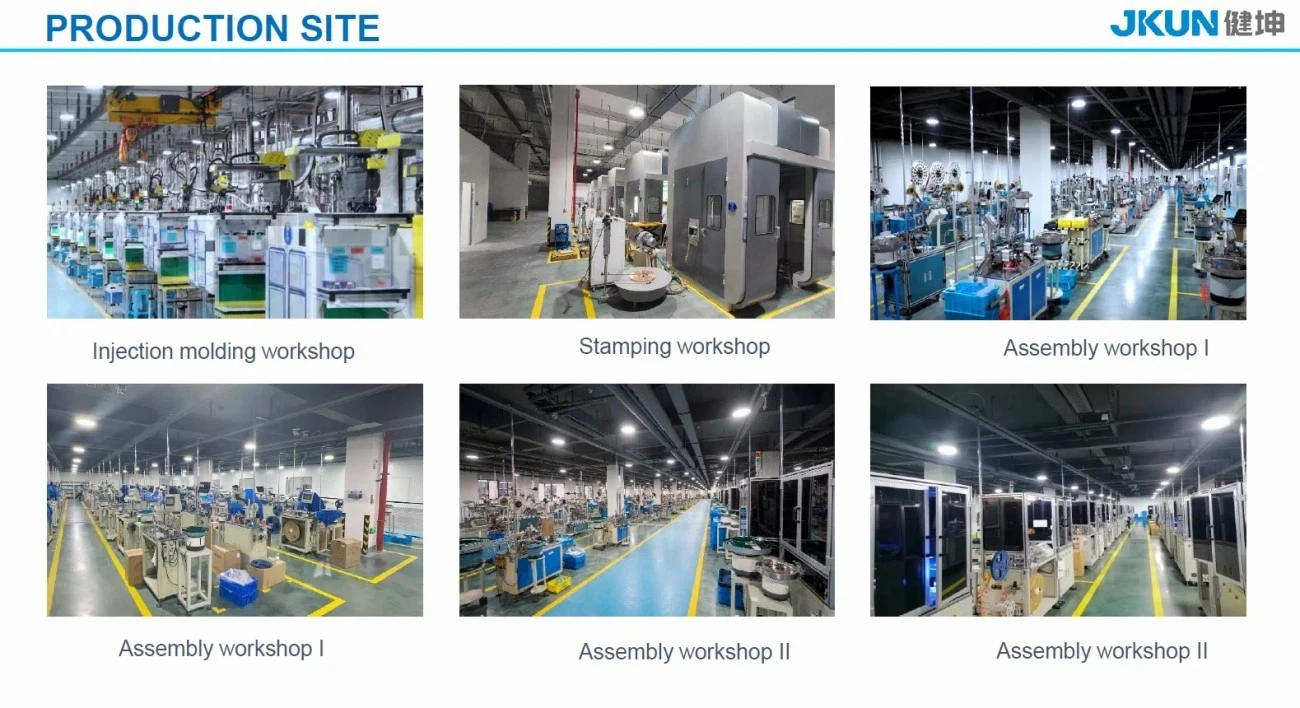

Sit tal-Produzzjoni
Il-bażi tal-produzzjoni ewlenija ta 'JKUN Connectors tkopri l-istadji kollha tal-manifattura, b'workshops speċjalizzati għal diviżjoni preċiża tax-xogħol:
Workshop tal-iffurmar tal-injezzjoni
Tagħmir awtomatizzat ta'-preċiżjoni għolja jiżgura l-kwalità tal-partijiet tal-plastik.
Workshop tal-ittimbrar
Tagħmir ta 'preċiżjoni timbri terminali tar-ram għall-electroplating.
Workshops tal-immuntar
Linji awtomatizzati jintegraw l-assemblaġġ u l-ittestjar, inkluż l-ippressar tal-brilli u l-ispezzjoni tas-CCD.
It-tqassim kompletament awtomatizzat jiżgura effiċjenza tal-produzzjoni, kontroll strett tal-kwalità, u twettiq affidabbli tal-ordni.
Ippakkjar u Trasport
Il-prodotti huma ppakkjati bl-użu ta 'sistema f'saffi: ippakkjar tar-rukkell, segwit minn rinfurzar tal-kaxxa u sigurtà tal-pallet. Il-ħażna teħtieġ li jinżamm l-imballaġġ oriġinali f'maħżen nadif, niexef, ventilat u protett ħafif-. Il-metodi tat-trasport huma flessibbli u jenfasizzaw il-protezzjoni, is-sikurezza u l-konformità ambjentali.
Assigurazzjoni tal-Kwalità
Sistema ta 'garanzija doppja ta' "konformità + setgħa teknoloġika" tiżgura l-affidabilità tal-prodott. Il-kumpanija għandha ċertifikazzjonijiet awtorevoli multipli, inklużi IATF16949, ISO9001, ISO14001, ISO45001, u GB/T27922-2011, flimkien ma 'privattivi indipendenti. Kontroll tal-kwalità komprensiv jimmonitorja l-proċess kollu tal-produzzjoni, mill-materja prima sal-prodotti lesti.
